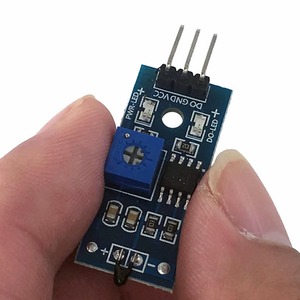

温度センサー (NTCサーミスター) LM393コンパレーター付 オープンコレクター出力(Max15mA) Arduino/Raspberry Pi用 実験用電子部品 電子工作用

温度センサー (NTCサーミスター) LM393コンパレーター付 オープンコレクター出力(Max15mA) Arduino/Raspberry Pi用 実験用電子部品 電子工作用
温度センサーにコンパレーターとボリュームが一体化されていますので、希望のしきい値ですぐに使えます。
電源確認LED(緑色)とコンパレーター出力状態を示すLED(緑色)装備で調整もしやすくなっています。

実験工作、Arduino/Raspberry piの入力インタフェースに
コンパレーター最大出力 15mA以内 負論理(オープンコレクター 約10kΩでVCCプルアップ)

動作電源  3.3V~5V
動作電流  約7,9mA(5V),約4.2mA(3.3V)
待機電流  約4.5mA(5V),約2.5mA(3.3V)
温度範囲 約 20~80℃
温度センサー NTCサーミスター
コンパレーター LM393
出力形式 ロジック出力 オープンコレクター15mA(Max) Vccより約10kΩプルアップ
※オープンコレクターは、ONの時OUTからGNDに落とす動作(吸い込み:シンク)をします。
         小型のLED程度しか直接駆動できません。一般的な負荷は接続できません。
モニターLED モニターLED 電源LED(緑色), コンパレーター出力LED(緑色)
リード仕様 2.54mmピッチ 0.65mm角ピン
寸法   基板 約31.1 X 14.2 X 6.8 mm センサー突出し約5.2mm リード長さ約 5mm
重量    約2.2g


【注意】

 出力端子は15mA(Max)です。出力端子に直接負荷やリレーなどを接続しないこと。
 必ずドライブ用トランジスターやFET等で電流増幅すること。

 リレーやモータートランジスターやFET経由でを接続する場合でも逆起電力対策をすること。
¥440 SOLD OUT
再入荷通知を希望する

再入荷のお知らせを希望する

年齢確認

再入荷されましたら、登録したメールアドレス宛にお知らせします。

メールアドレス

折返しのメールが受信できるように、ドメイン指定受信で「thebase.in」と「pwrup.jp」を許可するように設定してください。

再入荷のお知らせを希望する

再入荷のお知らせを受け付けました。

ご記入いただいたメールアドレス宛に確認メールをお送りしておりますので、ご確認ください。
メールが届いていない場合は、迷惑メールフォルダをご確認ください。
通知受信時に、メールサーバー容量がオーバーしているなどの理由で受信できない場合がございます。ご確認ください。

折返しのメールが受信できるように、ドメイン指定受信で「thebase.in」と「pwrup.jp」を許可するように設定してください。

※こちらの価格には消費税が含まれています。

※この商品は送料無料です。
